El Kit Solar Caravana 12V 1000Whdia con Estructura se trata de un sistema para ser instalado sobre una caravana y poder realizar la carga de la batería de servicio que ésta incorpora. Con el panel incluido de 200W, el regulador de carga de 20A con pantalla y salida USB del regulador le permitirá cargar directamente sus dispositivos móviles. Se incluye la estructura de tipo ABS para sujetar el panel al techo del vehículo además del pasamuros y el pegamento. Además del material comentado, se adjunta cableado y conectores para poder realizar las diferentes conexiones entre los equipos.
Hay que tener en cuenta que este kit no incluye batería, ni inversor a 230Vac, se trata de una ampliación o para trabajar directamente en corriente continua.
Energía captada en un día: 600 Wh/dia en invierno y 1400 Wh/dia en verano.
Consumos habituales que el Kit Solar Caravana 12V 1000Whdia con Estructura puede cubrir. La estimación de producción se ha tomado con un mínimo de 3 horas de sol pico para invierno, mientras que en verano, se han tomado 7 horas de sol.
4 x Luces Led 10W durante 4h/día
2 x Cargas de móvil durante 3h/día
1 x TV Plana 50W durante 4h/día

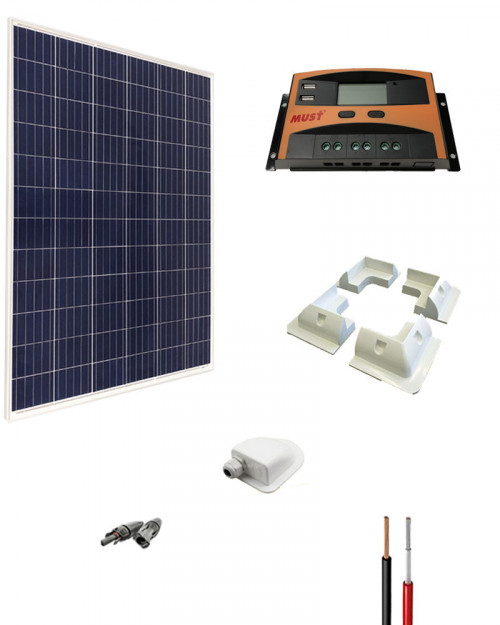

Componentes del Kit Solar Caravana 12V 1000Whdia con Estructura
1x Panel Solar 200W 12V Policristalino: Nuestro Panel 12V Policristalino 200W cuenta con con 25 años de garantía, fabricado en silicio policristalino ofrece un rendimiento excepcional a nuestro kit de 12V. Este panel solar es capaz de proporcionar alrededor de 700Wh/día en invierno a nuestra instalación solar y prácticamente el doble en verano; casi 1500Wh/día con un solo panel de 12V. Tiene incluido 1 metro de cableado por cada polo con conectores MC4 en sus extremos. Es el panel más potente disponible para instalaciones de 12V, produciendo más de 11A. Este módulo fotovoltaico viene con un marco ensamblado de aluminio preparado para poderlo sujetar a cualquier estructura.
1x Regulador PWM 20A LCD 12/24V Must Solar: Regulador de carga capaz de trabajar con 12 o 24V que incorpora una pantalla LCD que indica toda la información relacionada con la carga de la batería desde paneles. Además este Regulador carga solar de 20A del fabricante Must Solar se puede configurar fácilmente para poder cargar con precisión nuestra batería, sea de la tecnología que sea, con lo que aseguraremos un resultado perfecto y una larga vida útil de los acumuladores. También dispone de 2 puertos USB para poder cargar nuestros dispositivos móviles y ofrece dos años de garantía de fabricante. Está disponible desde 10A hasta 60A en modelos de 12 y 24V.
1x Soporte paneles Solares ABS con 4 esquinas y 2 largueros , acompañado del pasamuros para introducir desde el exterior el cable de paneles solares y su pegamento para superficies plásticas. Los soportes ABS están compuestos por 4 esquinas que delimitarán la estructura del panel solar y dos partes rectas que se situarán en la parte larga del panel para un mejor apoyo. Esta estructura puede ser fijada mediante pegamento para plástico ABS también incluido. Se incluye en el kit el pasamuros que será el encargado de poder introducir los cables dentro del habitáculo de la caravana o de cualquier otro lugar de una manera que garantice que no se producirán goteras ni defectos en la estructura de la caravana. Las estructuras de ABS son muy buenas para evitar sobrecalentamientos del panel solar, origen de muchos problemas de los mismos. Este sobrecalentamiento se evita levantando unos centímetros el panel solar del techo de la caravana, permitiendo así tener un corriente de aire que permita refrigerar el panel solar.
5 metros de Cable Rojo PV ZZ-F de 6mm2 y 5 metros de Cable Negro PV ZZ-F de 6mm2 El cable de 6mm2 se utiliza en las instalaciones solares entre los paneles para hacer los paralelos en el repartidor de corriente o para llevar la energía de los mismos hasta el regulador de carga. Es muy importante no superar las limitaciones de energía que puede soportar el cable, dado que un sección inferior a lo que necesita nuestro sistema podría tener un sobrecalentamiento debido a las intensidades de corriente que se manejan. Este cable soporta elevadas tensiones de funcionamiento por lo que es perfecto para conectar las series en sistemas de conexión a red o con inversores híbridos. El cable PV ZZ-F PowerFlex de 6mm2 es de la marca Top Cable; tiene un doble recubrimiento fabricado con goma libre de halógenos con una gran resistencia a agentes químicos, aceites, rayos ultravioleta y soporta la inmersión en agua. El cable Powerflex PV ZZ-F es un cable flexible de clase 5 preparado para baja tensión hasta 1000V. Su conductor es de cobre electrolítico estañado, y gracias al diseño de sus materiales, puede ser instalado en todo tipo de condiciones ambientales: zonas húmedas y secas, instalación al aire libre, enterrado, e incluso sumergido en agua (AD8), sin que perjudique la vida útil del cable.
1x Conectores MC4 Paneles. Son un tipo de conector compatible con el terminal que viene ya incluido en el panel solar. Al los terminales MC4 macho y hembra se les inserta un vástago metálico dentro del cuerpo de plástico del conector. Hay que pelar un fragmento de cable equivalente a 1 cm y crimparlo a la ficha metálica. Se introduce dentro del cuerpo del conector hasta que esuchemos un clic. En este momento sabremos que el conector ha sido bien instalado porque si tiramos ligeramente del cable ya no saldrá.
